浦添市の電装整備工場様より・・・

クーラーコンデンサーの製作依頼です。

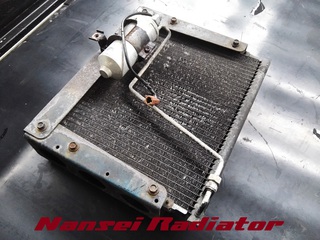

コチラが入庫したクーラーコンデンサーです。

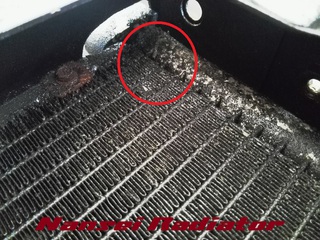

圧力を掛けて検査しましたら、赤マルのトコに漏れが確認できました。







純正品は欠品、社外品は製造すらされてません。　
所謂 入手が困難なクーラーコンデンサーです。
無いなら当社でリビルト品を作っちゃいましょう。






とりあえず配管などを取り外します。







リビルト品とは、ダメージを受け易いコアを新品に交換しまして、それ以外の部品は再利用したパーツのコトを言います。

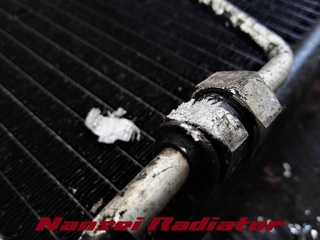

本来ならコチラのユニオンは再利用したいトコですが・・・　
状態が悪いですね。






ナットを回そうとしましたら破損してしまいました。

こんなモノは再利用できません。　廃棄です。

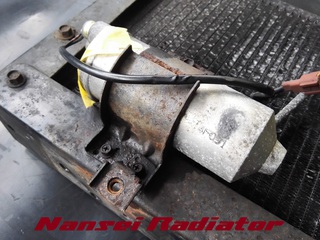

コチラのリキッドタンクも微妙ですが、コチラはお客様自身で新品に交換するそうです。

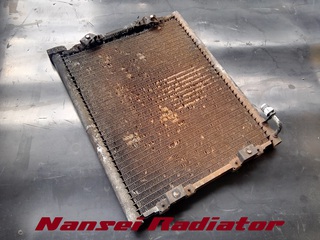

枠から取り外しました。







当社で採寸しまして、それを基に国内のコアメーカーさんに作ってもらった新品のハイクウォリティーなコアです。※右側

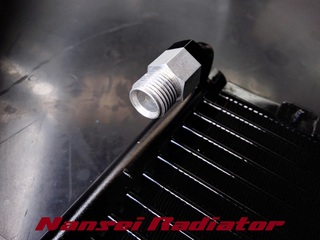

コチラは新品のユニオンです。

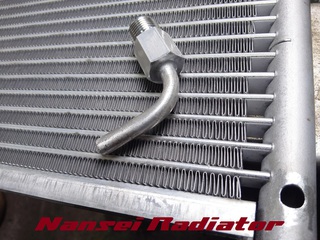

純正と同じようにパイプを付けまして。。。

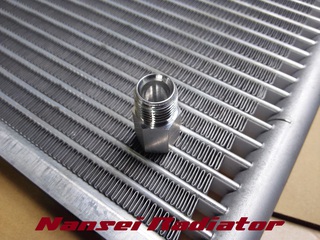

コア側にも穴を開けてスタンバイ。

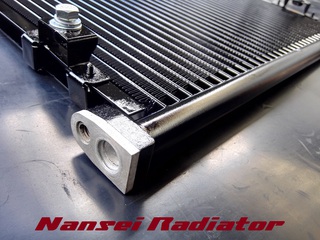

インとアウト 両方のユニオンをロウ付けしました。

取り付け金具は鉄なのでサビ止め塗装を施しました。






内部に20キロの圧力を掛けて検査しました。

一発合格でした。





リビルトと言えども再利用できない部品は新品に取り替えます。







コチラのユニオンは再利用です。







枠に戻します。

リキタンは仮付けです。






配管も新品に取り換えるとか換えないとか・・・







ありがとうございました。



カーエアコンの修理･点検は お近くの電装整備工場or自動車整備工場へ




南西ラジエーター工業でした。
