県内のお客様より・・・

クーラーコンデンサーの製作依頼です。



コチラが入庫したクーラーコンデンサーです。

純正品は「ビックリするほど高額!!」っとの事でして・・・　当社にてリビルトクーラーコンデンサーを製作する事になりました。





リビルト品を製作しますので、赤マルの部品などは取り外して再利用します。







コチラは、採寸して製作した新品のコア×2です。

今回、お客様がタイプの異なる2つのコンデンサーを2つ同時に持ち込みましたので、2つ同時に製作して納品する予定です。　






今回、リビルトを製作するにあたり、ちょっと問題がありまして・・・






コチラはお客様が持ち込まれた古いクーラーコンデンサーですが・・・







メーカーの規格違いで、コアの厚みを同じにする事が出来ませんでした。

社外コアメーカーの厚みは16mm。　純正コアの厚みは25mm。






その厚みの違いを補うために、コアの面積を大きくしました。
上に20mm、下に50mm 延長。

取り付けスペースを考慮して、可能な限りギリギリまで広げました。
因みに、お客さんのアイディアです。Nice!!






早速、再利用する部品を炙り取ります。

ユニオンは新品を使います。






いきなりですが、完成です。







最後にチッソで20キロの圧力を掛けて検査しました。

一発合格でした。






更に、もう一台を製作します。

コッチは16mmの厚みなので、何ら問題ないです。






赤マルの部品は全て外します。







アルミは溶けやすいので、取り外す時は細心の注意を払います。







ココが今回 一番の難所。

この部品を溶かさない様に炙り取って、更にこの部品を新品のコアに、この隙間からガス溶接（アルミロウ付け）します。






新品のコアです。

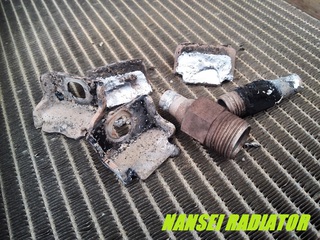

取り外した部品達です。







キレイにします。

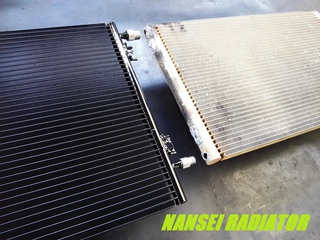

いきなりですが、完成です。

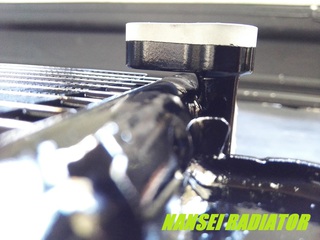

ココは楽勝でしたが・・・







ココも楽勝でした。　・・・もう慣れたみたいです。


ありがとうございました。
